Botanischer Garten, Middleton

Abwicklungszeitraum: 1996 - 1998


Ausgeführte Arbeiten

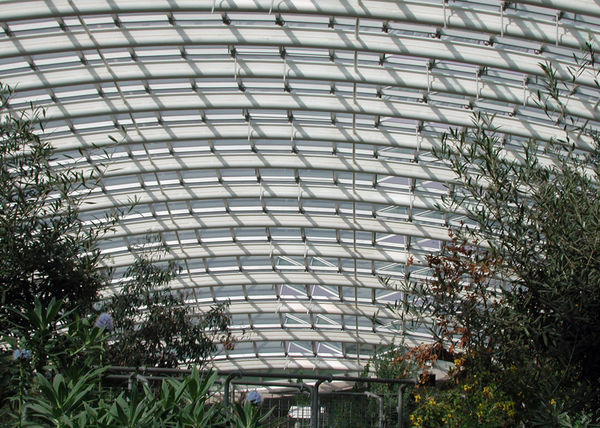

Gewölbte, im Grundriß elliptische Glasdach­konstruktion, aufgesetzt auf eine über die Breite von 55 m frei tragende Stahlkonstruktion, mit einer Länge von 95 m. Die Glasdachkonstruktion umfaßt eine gesamte Oberfläche von 4500 m², bestehend aus:

  • Innenliegende Aluminium-Tragkonstruktion mit verdeckt liegenden Entwässerungsrinnen und integriertem Absturzsicherungssystem in Sonderausführung.

  • Begehbare, trapezförmige Glasmodule, teil­weise als Lüftungsflügel ausgebildet, Konstruktion als „Silicone Structural Glazing“ in Sonderausführung, typische Modulabmessung 4000/1500 mm

  • Antrieb und Steuerung der Lüftungsflügel mittels synchronlaufenden Spindelmotoren mit elektronischer Lastabschaltung. Antriebs­mechanismus ausgelegt für erhöhte Dauerstandsfestigkeit

  • Am Fußpunkt eingespannte Vertikalver­glasung als Lichtband entlang des Dach­randes

  • Gebäudeleittechnik

  • Planung und Durchführung aller erforder­lichen Versuche und Prüfungen zur Erwirkung der erforderlichen Sonderzu­lassungen und behördlichen Abnahmen.



Architekt

Sir Norman Foster & Partners
Riverside Three
22, Hester Road

GB - London SW11 4AN



Auftraggeber

National Botanic Garden of Wales
Neuadd Deg Middleton Hall Llanarthne

GB – Carmarthenshire SA32 8HW
